帶鏤空造型的異形GRC構(gòu)件是怎么制作的？

帶鏤空造型的異形GRC構(gòu)件，因其“透空”特性，在模具脫模、漿料填充和成品搬運(yùn)等環(huán)節(jié)都存在特殊難度。它不像實(shí)心構(gòu)件那樣可以依靠厚度來(lái)保證強(qiáng)度，也不像普通線條那樣結(jié)構(gòu)單一。這類構(gòu)件的制作，更像是在做一件精致的“水泥雕塑”，對(duì)模具工藝和手工操作的要求極高。

一、原型制作：鏤空邏輯的確立

一切始于高精度的原型。由于鏤空部位需要穿透構(gòu)件，原型必須清晰地表達(dá)出孔洞的形狀、位置和邊緣走勢(shì)。

對(duì)于規(guī)則幾何鏤空，通常使用高密度泡沫或代木進(jìn)行CNC數(shù)控雕刻，確?？锥催吘壌怪?、底面平整。對(duì)于自由曲線或有機(jī)形態(tài)的鏤空，則需要雕塑師手工在粘土或油泥上進(jìn)行雕刻。雕刻時(shí)，不僅要保證正面的美觀，還要考慮背面的貫通性。鏤空處的側(cè)壁厚度極薄，原型制作時(shí)必須預(yù)留出足夠的支撐結(jié)構(gòu)，防止在后續(xù)翻模過(guò)程中原型自身坍塌。原型完成后，需在其表面涂刷多遍隔離劑，形成致密的脫模層，這是保證后續(xù)軟模能從復(fù)雜孔洞中順利取出的前提。

二、軟模翻制：攻克脫模難關(guān)

這是鏤空GRC構(gòu)件制作中最棘手的一環(huán)。硬質(zhì)模具根本無(wú)法從鏤空孔洞中抽出，因此必須采用硅膠等軟質(zhì)材料制作面層模具。

翻模時(shí)，將調(diào)配好的硅膠緩慢澆注或涂刷在原型的表面。對(duì)于鏤空孔洞，硅膠會(huì)自然流淌進(jìn)去。關(guān)鍵點(diǎn)在于排氣：孔洞內(nèi)部容易封存空氣，導(dǎo)致硅膠無(wú)法充滿。操作者需要用刷子反復(fù)涂刷孔洞內(nèi)壁，或者輕輕振動(dòng)工作臺(tái)，迫使氣泡排出。硅膠層固化后，會(huì)形成一層具有極高彈性的“皮膚”，緊緊包裹著原型的每一個(gè)細(xì)節(jié)，包括鏤空的內(nèi)腔。隨后，在軟模外部制作石膏或玻璃鋼硬質(zhì)背模，為軟模提供剛性支撐，防止其在生產(chǎn)中變形。

三、漿料制備：高流動(dòng)與高強(qiáng)的平衡

鏤空GRC構(gòu)件的壁厚通常很薄，且孔洞邊緣容易應(yīng)力集中。這就要求漿料既要有足夠的流動(dòng)性以填滿狹窄的模具縫隙，又要有較高的早期強(qiáng)度以防止塌邊。

通常采用特種低堿水泥，并摻入高比例的聚合物乳液和高效減水劑。聚合物能增加漿料的粘聚性和韌性，減少收縮開(kāi)裂；減水劑則能在低水灰比下提高流動(dòng)性。骨料選用極細(xì)的石英砂，確保能通過(guò)狹窄的鏤空區(qū)域。耐堿玻璃纖維被切割成較短的長(zhǎng)度，以便于在薄壁內(nèi)均勻分布。漿料的稠度需精確控制，太稀會(huì)導(dǎo)致纖維沉降，太稠則無(wú)法填滿鏤空邊緣。

四、噴射與手工壓實(shí)：細(xì)節(jié)的填充

生產(chǎn)時(shí)，主要采用噴射工藝，但在鏤空部位必須輔以大量手工操作。

工人手持噴槍，將纖維和漿料噴入模具。當(dāng)漿料覆蓋到鏤空區(qū)域時(shí)，必須降低噴射速度，改用點(diǎn)噴或掃噴的方式，防止?jié){料在孔洞邊緣堆積。噴完后，立即使用特制的細(xì)長(zhǎng)抹刀或竹片，伸入鏤空孔洞內(nèi)部，將漿料壓實(shí)、抹平。這一步至關(guān)重要，因?yàn)闄C(jī)器噴射很難保證孔洞內(nèi)壁的密實(shí)度。手工壓實(shí)能排除內(nèi)部氣泡，確?？锥磦?cè)壁的厚度均勻，邊緣棱角分明。對(duì)于極細(xì)的鏤空紋理，甚至需要借助牙科工具或細(xì)針進(jìn)行精細(xì)修整。

五、內(nèi)置增強(qiáng)：防止應(yīng)力斷裂

鏤空GRC構(gòu)件的薄弱環(huán)節(jié)在于孔洞之間的“肋”和孔洞邊緣。這些地方壁薄，且是受力的轉(zhuǎn)折點(diǎn)，極易在脫?；虬徇\(yùn)時(shí)斷裂。

為了解決這一問(wèn)題，在噴射過(guò)程中，會(huì)在構(gòu)件的薄弱部位預(yù)埋極細(xì)的鋼絲或鋼筋段。這些內(nèi)置件被漿料完全包裹，肉眼不可見(jiàn)，但能顯著提高構(gòu)件的抗彎和抗拉能力。在孔洞邊緣，纖維的摻量會(huì)適當(dāng)增加，利用纖維的亂向分布來(lái)抵抗收縮應(yīng)力。有時(shí)，還會(huì)在漿料中加入微細(xì)的鋼纖維或合成纖維，形成多維度的增強(qiáng)網(wǎng)絡(luò)。

六、精細(xì)養(yǎng)護(hù)：緩慢釋放應(yīng)力

鏤空構(gòu)件由于表面積大、壁厚薄，水分蒸發(fā)極快，容易產(chǎn)生干縮裂縫。

構(gòu)件修整完畢后，不能立即暴露在干燥空氣中。需立即覆蓋塑料薄膜或濕麻布，保持高濕度環(huán)境。養(yǎng)護(hù)初期，嚴(yán)禁對(duì)其進(jìn)行任何形式的移動(dòng)或觸碰，防止脆弱的孔洞邊緣受損。隨著強(qiáng)度的增長(zhǎng)，養(yǎng)護(hù)環(huán)境可以逐漸與外界接軌，但整個(gè)過(guò)程需比普通構(gòu)件更為溫和、漫長(zhǎng)。對(duì)于特別復(fù)雜的鏤空件，甚至需要在養(yǎng)護(hù)窯中進(jìn)行恒溫恒濕養(yǎng)護(hù)，確保水泥水化充分，強(qiáng)度穩(wěn)步發(fā)展。

七、脫模技巧：溫柔地剝離

脫模是鏤空GRC構(gòu)件面臨的最大考驗(yàn)。軟模雖然柔軟，但鏤空孔洞會(huì)形成“卡扣”，如果強(qiáng)行拉扯，必然導(dǎo)致構(gòu)件斷裂或模具撕裂。

脫模時(shí)，首先將硬質(zhì)背模拆除。然后，從模具的非鏤空區(qū)域開(kāi)始，緩慢地剝離軟模。當(dāng)遇到鏤空孔洞時(shí)，操作者需要極大的耐心，順著硅膠的彈性方向，一點(diǎn)點(diǎn)地將軟模從孔洞中“擰”出來(lái)或“頂”出來(lái)。有時(shí)，需要向模具與構(gòu)件的縫隙中注入壓縮空氣，利用氣壓輔助分離。脫模后的構(gòu)件，其鏤空邊緣往往會(huì)有微小的飛邊或毛刺，需用細(xì)砂紙或刀片輕輕修整，恢復(fù)其清晰的線條。

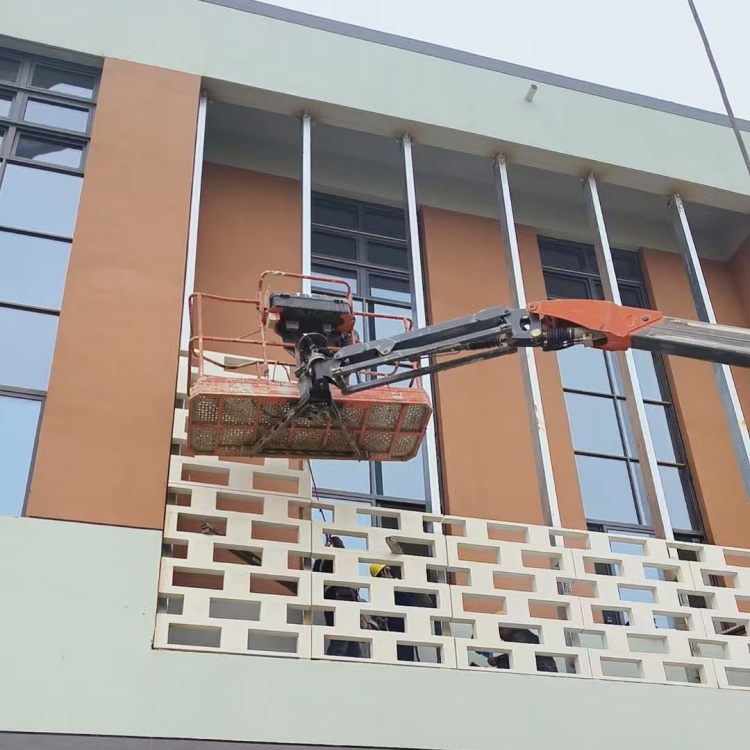

八、成品保護(hù)與搬運(yùn)

剛脫模的鏤空構(gòu)件，其孔洞邊緣依然脆弱。在搬運(yùn)和存放時(shí)，必須使用特制的軟質(zhì)托盤(pán)或支架，嚴(yán)禁疊壓。

對(duì)于鏤空部位，要用泡沫板或氣泡膜進(jìn)行重點(diǎn)包裹，防止在后續(xù)工序中被磕碰。吊裝時(shí)，吊點(diǎn)必須設(shè)置在實(shí)心或非鏤空區(qū)域，嚴(yán)禁在鏤空部位穿繩或掛鉤。運(yùn)輸過(guò)程中，車(chē)廂內(nèi)需鋪設(shè)減震材料，構(gòu)件之間用軟墊隔開(kāi)，防止相互碰撞。

總結(jié)

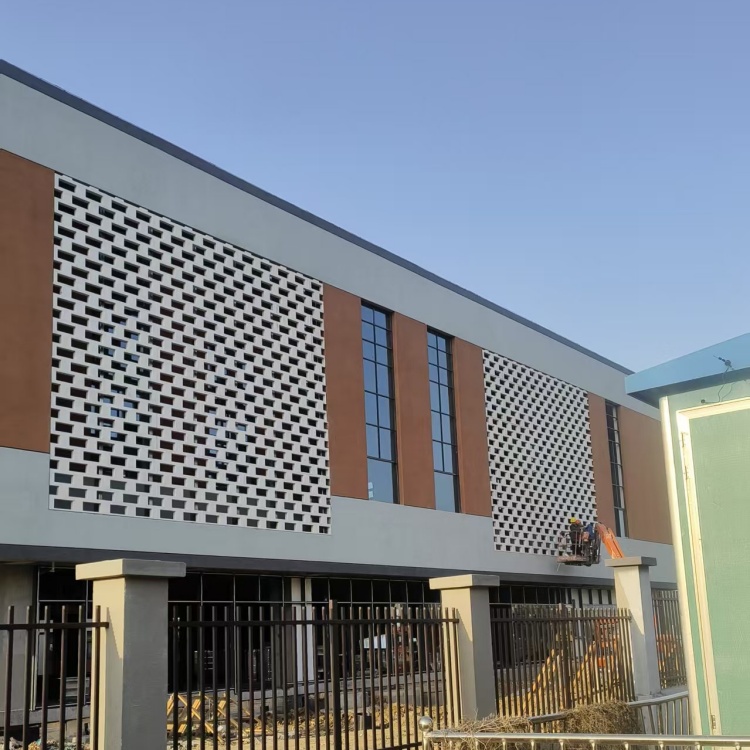

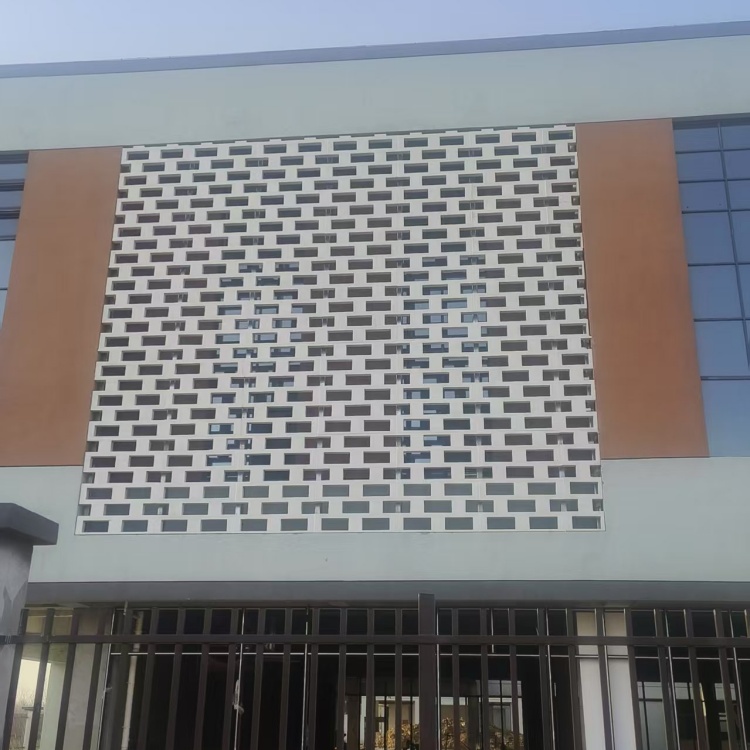

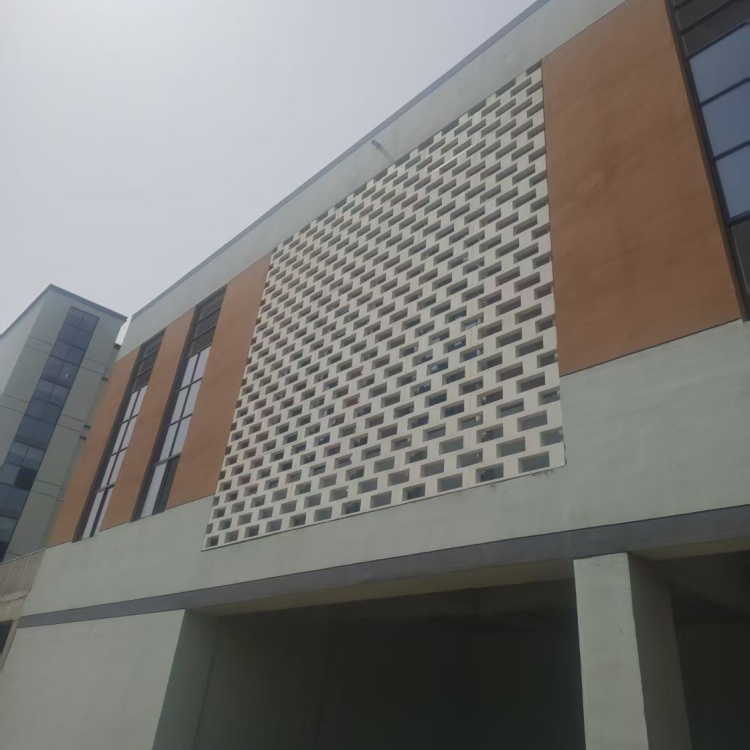

制作帶鏤空造型的異形GRC構(gòu)件，是一場(chǎng)對(duì)工藝極限的挑戰(zhàn)。它要求從原型雕刻的精準(zhǔn)，到軟模翻制的細(xì)膩，再到噴射壓實(shí)的耐心，以及養(yǎng)護(hù)脫模的溫柔。每一個(gè)環(huán)節(jié)都不能有絲毫馬虎，因?yàn)槿魏我惶幬⑿〉氖韬?，都可能?dǎo)致這件“水泥蕾絲”前功盡棄。正是這種對(duì)細(xì)節(jié)的極致追求，才使得鏤空GRC構(gòu)件能夠以其獨(dú)特的通透感和精致感，成為建筑立面上的一道亮麗風(fēng)景。

廣東飾紀(jì)上品GRC構(gòu)件生產(chǎn)廠家，擁有多條從國(guó)外引進(jìn)的高端GRC生產(chǎn)線、大型干燥設(shè)備、鋼結(jié)構(gòu)轉(zhuǎn)換層生產(chǎn)線以及三維數(shù)控模具制作設(shè)備等全套生產(chǎn)設(shè)備，生產(chǎn)設(shè)計(jì)人員均具有豐富的質(zhì)量管理和生產(chǎn)操作經(jīng)驗(yàn)。設(shè)計(jì)中心的項(xiàng)目開(kāi)展均由項(xiàng)目經(jīng)理負(fù)責(zé)主持及跟進(jìn)，實(shí)行項(xiàng)目制，意在對(duì)作品負(fù)責(zé)，對(duì)信賴我們的客戶負(fù)責(zé)。公司常年承接GRC工程業(yè)務(wù)，廠家直銷(xiāo)，可包安裝，歡迎有需要的客戶來(lái)電咨詢。

本文出自廣東飾紀(jì)上品建材科技有限公司，轉(zhuǎn)載請(qǐng)注明出處！

更多關(guān)于GRG、GRC相關(guān)資訊，請(qǐng)咨詢：http://www.jcntr.cn/，24小時(shí)熱線電話：153-8295-4855！
